1、预制分支电缆简介
预制分支电缆（图1）是低压配电系统的一种新产品。具有供电宁静可靠、绝缘性能优良、敷设装置简便、配电本钱低、适用规模广、品种多，对装置情况要求低和设计便当等优点。同母线槽相比，具有更多的功效，如抗震、防水、阻燃和耐火等，并且制止了母线槽装置和维护历程中的繁琐，是普通电缆和母线槽理想的更新换代产品。
预制分支电缆主要应用于中高层建筑，同时也广泛应用于办公楼、酒店、医院、购物中心、工厂、矿山、高速公路、隧道、机场、桥梁、文化及体育运动场合等种种建筑与园地。

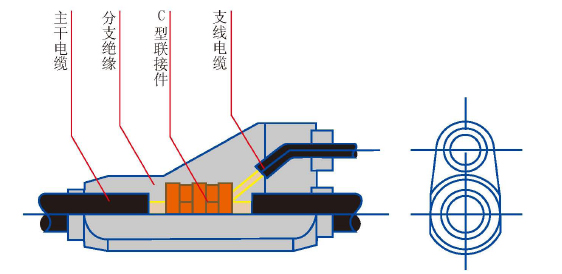

图1预制分支电缆结构示意图

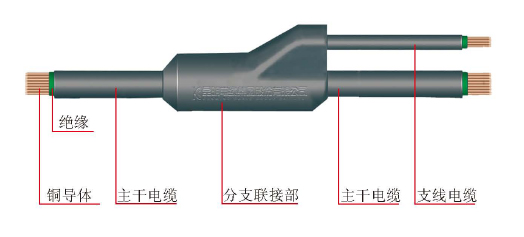

图2 预制分支电缆外形效果示意图
2、预制分支电缆主要特点
预制分支电缆凭据各个具体建筑的结构特点和配电要求，将主干电缆、分支线电缆、分支连接体等三部分进行一体化设计制造�？梢运�，预制分支电缆就是一种为现代建筑度身定做、量体裁衣的专业产品，具有优良的技术经济指标。在工程经济性、技术先进性和装置便当性方面，比古板电缆和母线具有突出的优点：
2.1电气性能好
分支电缆接头接纳工厂化生产，制作时间短，事情情况好，加之合理的制造工艺设计，使接触电阻很小且很是稳定；接纳特定工艺制造的模塑接头，气密性良好，防水防潮耐腐化，纵然事情在较卑劣的情况中，也能包管正常供电。
2.2供电可靠性高
分支电缆干线接纳整根电缆，中间无断点，这样既减小了干线故障隐患，又降低了线路损耗，加之很小的接头电阻和良好的绝缘性能，使供电可靠性大大提高，抵达恒久免维护的要求。
2.3具有优良的抗震性能，包管运输、装置历程及运行中，外部原因造成的震动不会对电缆整体性能爆发影响。
2.4提供整套的装置附件，施工便当。
2.5接纳地面拉起或楼顶放下的要领装置，电缆到位后，按划定间距牢固在支架上即可，装置简单可靠，对装置情况要求低。
2.6综合经济效益明显
据有关资料，接纳分支电缆的投资仅为紧密母线投资的30％左右，装置工时仅为紧密母线的1/10左右，大大降低了工程造价。加上运行可靠，无需任何维护保养，经济效益很是明显。
2.7品种多、规格全，选用灵活，任意组合.
我公司生产的预制分支电缆具有独创的防水技术，每个分支接头均通过浸水耐压试验，属海内领先。
产品标准：
JG/T147-2002《额定电压0.6/1kV铜芯塑料绝缘预制分支电力电缆》
JB/T10636-2006《额定电压0.6/1Kv(Um=1.2Kv)铜芯塑料绝缘预制分支电力电缆》
KL/JT45-2002《预制分支电缆技术条件》
分支电缆型号和规格：
3、预制分支电缆的型号、规模和名称
表1 普通型
|
型号 |
额定电压 |
标称截面(mm2) |
名称 |
|
FZ-VV |
0.6/1KV |
10-630 |
聚氯乙烯绝缘聚氯乙烯护套预制分支电缆 |
|
FZ-YJV |
交联聚乙烯绝缘聚氯乙烯护套预制分支电缆 |
表2 阻燃型
|
型号 |
额定电压(V) |
标称截面(mm2) |
名称 |
|
|
有
卤
|
FZ -VV-ZA FZ -VV-ZB FZ -VV-ZC |
0.6/1KV |
10-630 |
聚氯乙烯绝缘聚氯乙烯护套A类阻燃 预制分支电缆 聚氯乙烯绝缘聚氯乙烯护套B类阻燃 预制分支电缆 聚氯乙烯绝缘聚氯乙烯护套C类阻燃 预制分支电缆 |
|
FZ -YJV-ZA FZ -YJV-ZB FZ -YJV-ZC |
交联聚乙烯绝缘聚氯乙烯护套A类阻燃预制分支电缆 交联聚乙烯绝缘聚氯乙烯护套B类阻燃预制分支电缆 交联聚乙烯绝缘聚氯乙烯护套C类阻燃预制分支电缆 |
|||
|
无
卤 |
FZ-YJY-WDZ FZ-YJY-WDZA FZ-YJY-WDZB FZ-YJY-WDZC |
0.6/1KV |
10-630 |
交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃预制分支电缆 交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃A类预制分支电缆 交联聚乙烯绝聚烯烃护套无卤低烟阻燃B类预制分支电缆 交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃C类预制分支电缆 |
表3 耐火型
|
型号 |
额定电压 |
标称截面(mm2) |
名称 |
|
|
有
卤
|
FZ -VV-NA FZ -VV-NB FZ -VV-NC |
0.6/1KV |
10-630 |
聚氯乙烯绝缘聚氯乙烯护套A类耐火预制分支电缆 聚氯乙烯绝缘聚氯乙烯护套B类耐火预制分支电缆 聚氯乙烯绝缘聚氯乙烯护套C类耐火预制分支电缆 |
|
FZ -YJV-NA FZ -YJV-NB FZ -YJV-NC |
0.6/1KV |
10-630 |
交联聚乙烯绝缘聚氯乙烯护套A类耐火预制分支电缆 交联聚乙烯绝缘聚氯乙烯护套B类耐火预制分支电缆 交联聚乙烯绝缘聚氯乙烯护套C类耐火预制分支电缆 |
|
|
无
卤 |
FZ-YJY-WDZN FZ-YJY-WDZAN FZ-YJY-WDZBN FZ-YJY-WDZCN |
0.6/1KV |
10-630 |
交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃耐火预制分支电缆 交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃A类耐火预制分支电缆 交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃B类耐火预制分支电缆 交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃C类耐火预制分支电缆 |
4、电缆结构
4.1普通型电缆结构
图3单芯电缆 图4 四芯拧绞型电缆(300mm2及以下)
阻燃型电缆结构
图5单芯电缆 图6四芯拧绞型电缆(300mm2及以下)
耐火型电缆结构
图7单芯电缆 图8四芯拧绞型电缆(300mm2及以下

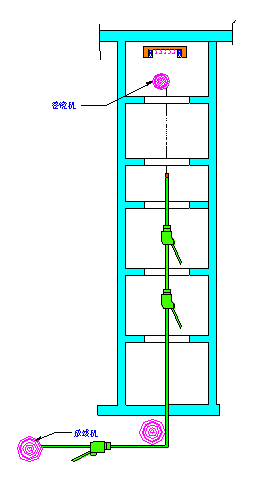

5、分支电缆装置敷设要领
5.1将电缆盘放线架上（一般电缆放在楼下，将电缆拉上去）；
5.2提升用的绳索通过卷绕机下与电缆相连；
5.3开动卷绕机将电缆提升上去（也可用人力提升）；
5.4提升用的电缆网套或吊头抵达楼层顶部时将网套或吊头挂在准备好的吊钩上；
5.5用专用夹具按划定牢固好分支电缆；
5.6将分支头与电流表或配电箱连接；
5.7将主干电缆与配电箱连接；
注：敷设也可由楼层顶部向下放线。
6、预制分支电缆使用指南
6.1为避免电缆受损伤，运输和敷设历程中应避免撞击；
6.2周围情况温度低于0℃时，电缆敷设前应先预热；
6.3最小弯曲半径应不小于电缆实际外径的20倍；
6.4关于XLPE绝缘PVC护套预制分支电缆，最高允许连续运行温度不凌驾90℃，短路温度不凌驾250℃，短路时间不凌驾5s；
6.5关于PVC绝缘PVC护套预制分支电缆，最高允许连续运行温度不凌驾70℃，短路温度不凌驾160℃，短路时间不凌驾5s；
6.6所有的分支联接部都应处于线路的直线段处；
6.7敷设到线路上的预制分支电缆应在24小时内紧固完毕；
6.8牢固单芯电缆时，应避免涡流效应，禁止使用导磁金属夹具；
6.9敷设、装置时，分支线不应蒙受拉力。
